Circular Steel Access Panels: Dimensionering, installation och val för specifikationer

De flesta underhållsöppningar är fyrkantiga, men hålrummen bakom dem är det inte. Kanaler följer runda stigar, betongplattor är kärnade i cirklar, och många växtrum har böjda väggytor som en rektangulär panel helt enkelt inte kommer att sitta mot. A cirkulär åtkomstpanel i stål är det direkta svaret på den geometriska överensstämmelsen. Den ger en ren, tät öppning som kan öppnas och stängas utan att det omgivande taket eller väggen förvrängs. Det verkliga köpbeslutet är inte själva formen utan diametern, ramdesignen, spärrtypen och hur panelen kommer att tätas in i den omgivande finishen. Att få de fyra detaljerna att delta generellt och andra resa till platsen, en icke-fungerande öppning eller en synlig lycka som behöver lappar.

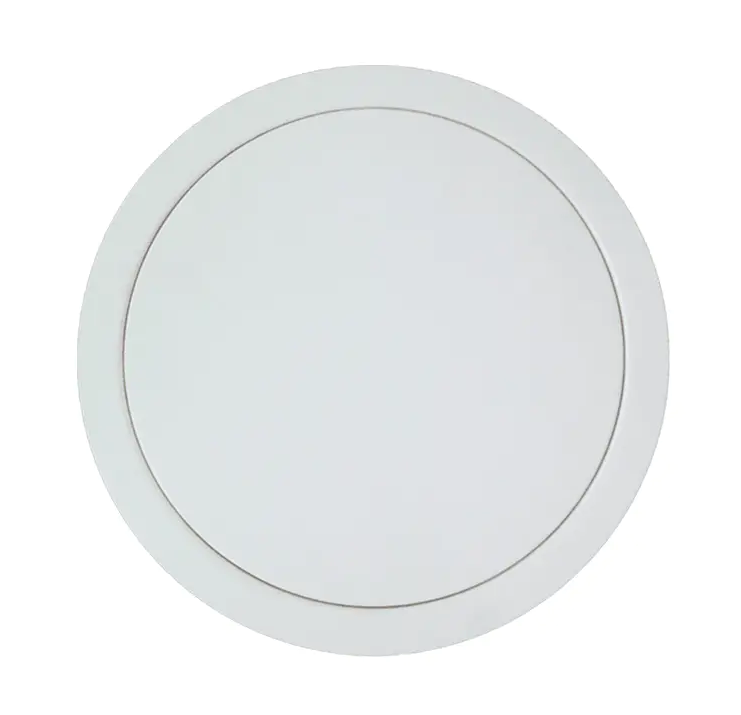

Cirkulär åtkomstpanel i stål för tak- och gipsunderhåll Denna runda panel ligger i linje med cirkulära kanaler och öppningar, vilket minskar övergångsarbetet. Pulverlackerad finish och tätningslister säkerställer en ren, tät öppning. Visa produkt →

Varför specificera en cirkulär stålpanel istället för en rektangulär

En cirkulär öppning fördelar belastningen jämn runt omkretsen och undviker hyra spänningskoncentrationerna som utvecklas vid 90-gradershörnen av en rektangulär urskärning. I ett tak betyder det att panelen är mindre benägen att framkalla hårfästes sprickor i gipsskivan när byggnaden sätter sig. I en kanal- eller rörkapsling minskar en rund panelmängd övergångsarbete som behövs eftersom den naturligt ligger i linje med den runda tjänsten som den är avsedd att komma åt.

Användningsområdet sträcker sig bortom tak. Korrosionsbenägna tjänster i källare, ventillådor i anläggningsrum och avloppsledningar bakom väggar drar alla nytta av en cirkulär åtkomstpunkt som kan tätas med en packning. Den runda geometrin gör det också lättare att måla och putsa runt, eftersom den skurna kanten inte har någon hård vinkel att förbereda.

Stålfördelen

Stål är standardmaterialvalet när panelen står inför upprepad fysisk kontakt. En kallvalsad ståldörr håller formen bättre än en mjuk legering och håller kvar skruvarna mer konsekvent. En pulverlackerad eller galvaniserad yta skyddar stålet i de fuktiga och dammiga miljöerna som finns i växtrum, källare och schakt. För extra tung användning, a kraftig galvaniserad åtkomstpanel lägger till dörrtjocklek och en förstärkt ram som motstår deformation under belastning.

Kraftig galvaniserat stål åtkomstpanel för tuffa miljöer Byggd med 2 mm galvaniserat stål, motstår denna panelkorrosion och förvrängning, vilket gör den lämplig för frekvent åtkomst i växtrum, källare och schakt. Visa produkt →

Viktiga specifikationer att verifiera innan beställning

Tre värden definieras i cirkulär åtkomstpanel: nominell diameter, ramstil och spärrtyp. Den nominella diametern är den panelstorlek som anges av tillverkaren, medan den grova öppningen du skär i det omgivande underlaget normalt är något större. Kontrollera alltid tillverkarens rekommenderade öppningsmått istället för att lita på ensam. En användbar referens finns i detta åtkomstpanelens storlek och dimensionsguide .

Tabellen visar typiska ankarpunkter, men den faktiska grova öppningstoleransen är en specifikationsdetalj. En pärlformad ram döljer ett bredare snitt, medan en plan ram kräver en renare kant och en mer exakt öppning. Om den grova öppningen är för stor kommer ramen inte att sitta plant och spärren kan fastna. Om den grova öppningen är för liten täcks inte ramkanten och en synlig glipa kvarstår. Om du arbetar med gipsskiva eller gips, se över det rekommenderade förberedelseförfarandet i denna installationsguide för gips och gips innan du skär.

Rama, låsa och avsluta beslut som stränga prestanda

Ramstilar

Ramen avgör hur snabbt en panel försvinner in i ytan. En pärlformad eller flänsad ram täcker den skurna kanten i de flesta takapplikationer och tål lätt oregelbundna snitt. En infälld stomme ger en nästan jämn finish i gipsskivor men kräver mer noggrann inramning och efterbehandling. Det minskar också den synliga metallen, vilket är viktigt på sjukhus och hotell där man måste se kontinuerligt ut. En utanpåliggande ram är det snabba eftermonteringsalternativet, även om den skjuter ut längre från väggen och är mindre lämplig där estetik spelar roll.

Spärrtyper

Spärrval styr vem som enkelt kan komma åt utrymmet. Tryckspärrar är idealiska för rutinunderhåll där ingen nyckel önskas. De fungerar även bra på takpaneler som öppnas underifrån med en krok eller dyna. Nyckellås skyddar allmänna utrymmen som hotell, sjukhus och köpcentrum. Budgetlås är acceptabla för sällsynta kanalinspektioner men erbjuder ingen verklig säkerhet. För cirkulära paneler begränsar vissa spärrdesigner av dörrens kurva, så bekräftade produkternas spärralternativ innan du slutför din specifikation.

Ytfinish

Pulverlackerat stål är standarden för invändiga paneler och finns i en mängd olika färger. Galvaniserat eller förzinkat stål är mer lämpligt där fukt finns. Vid rökkontroll eller brandklassade applikationer måste avslutas matcha systemets testade konfiguration, eftersom en ej godkänd beläggning kan påverka panelens prestanda under värme.

Brandklassade cirkulära paneler: vad ska man kontrollera

En brandklassad cirkulär stålpanel är en legitim specifikation, men den måste testas som en cirkulär panel. Du bör inte ta ett brandbetyg för en rektangulär panel och anta att samma betyg gäller för en rund produkt. Be om brandtestrapporten, notera vägg- eller takmonteringen den testades i och bekräfta den testade diametern. Om testrapporten endast visar 300 mm och du behöver 450 mm, kan certifikatet inte sträcka sig till din storlek.

I vård- och hotellprojekt krävs ofta brandklassade tillträdespaneler i korridorväggar och schakttak. En brandklassad stålpanel med en brandklassad åtkomstpanel i stål är allmänt konstruerad med brandsäker skiva, en tyngre mätarram och en spärr som förblir stängd under tryck. Om ditt projekt kräver en specifik brandprestanda, specificera teststandarden och lita inte på en allmän produktbeskrivning. Brandkoder kräver ofta en tydlig skylt som anger panelens betyg, så planeras för en självhäftande etikett eller en liten plakett.

Brandklassad åtkomstpanel för vägg- och takapplikationer Designad med en 5 mm galvaniserad ram och fjäderspärr, uppfyller denna panel brandsäkerhetsbehov i korridorer och schakt, vilket kräver korrekt installation och tydlig märkning. Visa produkt →

Installation i gips, gips och undertak

Korrekt installation är det som skiljer en funktionell åtkomstpanel från ett återkommande problem. Sekvensen är enkel:

1. Markera öppningscentrum och diameter på underlaget.
2. Kapa hålet med en hålsåg eller ett blad som matchar panelens diameter.
3. Ta bort löst skrap och kontrollera öppningen för utrymme.
4. Sätt i panelramen och kontrollera nivå och lod.
5. Fäst ramen vid underlaget med de medföljande skruvhålen.
6. Täta omkretsen med ett godkänt tätningsmedel om utrymmet kräver lufttäthet eller fuktkontroll.
7. Testa dörren, spärren och gångjärnet innan du slutför den omgivande finishen.

Varje steg har betydelse. Ett för hårt fäste kan förvränga en tunn stålram; en som är för lös lämnar lek i dörren. Jag åtar mig, installera ett styvt stöd bakom panelen. Takplattan ensam kommer inte att bära vikten av en stålpanel, och en panel som bara skruvas fast på en kakel kommer att sjunka och felinrikta sig inom månader. Detta steg ofta, även om det är det som oftast orsakar en garantiavrop.

Om panelen utsätts för vatten eller kondens, applicera ett godkänt tätningsmedel runt karmkanten. Detta förhindrar att den fuktiga luften kommer in i tomrummet och skyddar stålet från korrosion. Paneler i sanitära områden drar också nytta av en tätning med stängda celler på dörren, vilket minskar luftläckage och hjälper till att hålla lukter inneslutna.

Upphandlingshänsyn för grossister och specifikationer

När du köper cirkulära stålpaneler för ett projekt eller en distributionsinventering, verifiera följande detaljer skriftligen:

• Materialspecifikation: kallvalsat stål, galvaniserat stål eller rostfritt stål.
• Dörrtjocklek: 1,0 mm är standard; 1,2 mm är tungt.
• Beläggning: pulverlackfärg, zinkplätering eller blankt stål.
• Spärrtyp och gångjärnskonfiguration, inklusive öppningsriktning.
• Underlagskompatibilitet: gipsskivor, gips, murverk eller undertak.
• Minsta orderkvantitet, ledtid och accepterade toleranser.

Att få in dessa i en skriftlig specifikation gör det möjligt att jämföra offerter på lika villkor. För grossistköpare, begär fysiska prover innan du gör en containerbeställning. Inspektera svetsfogen på karmen, stäng och öppna luckan några gånger och jämföra angivna grova öppningsmåtten med själva panelen. En fabrik som publicerar en tydlig kvalitetskontrollstandard är lättare att hålla ansvarig än en som bara skickar en katalog.

När ett projekt kräver en anpassad diameter, kontrollera tillverkarens verktygsområde innan du påbörjar det. En fabrik med en etablerad cirkulär panellinje klarar generellt och specifik diameter med relativt kort ledtid. Om diametern är ovanlig, fråga om minsta beställningsvantitet, eftersom verktygskostnaden kan behöva fördelas över beställningen.

Den bästa cirkulära åtkomstpanelen i stål är inte den med den största diametern eller den mest utarbetade spärren. Det är den som matchar öppningen du har, materialet du skär i och människorna som ska använda det. Verifiera den testade brandklassificeringen, bekräfta de exakta skärmåtten och beställ en seriös dörr som kommer att hålla sin form efter att byggnaden har överlämnats.
