EN KOMPLETT OCH ANVÄNDBAR GUIDE TILL TYPER OCH INSTALLATIONSSTEG FÖR ÅTKOMST PANEL FÖR GIPSVÄGG

Vad är en gipspanel och varför spelar den roll?

En tillträdespanel för gipsväggar är en löstagbar eller gångjärnsförsedd dörr installerad i en vägg eller tak av gipsskivor, vilket ger en funktionsduglig öppning för att nå VVS-avstängningar, kopplingsdosor, HVAC-spjäll eller strukturella komponenter utan att skära igenom färdiga gipsväggar varje gång. Att välja rätt paneltyp och installera den korrekt första gången sparar timmar av reparationsarbete och förhindrar kostsamma skador på gipsväggar vid varje framtida servicebesök.

Enligt industrins uppskattningar, en dåligt placerad eller fel storlek åtkomstpanel tillför i genomsnitt 2–4 timmars saneringsarbete per servicebesök. Den här guiden täcker alla större panelkategorier, viktiga regler för dimensionering och inramning och en komplett installationsgenomgång så att entreprenörer och gör-det-själv-handlare kan få det rätt en gång.

Huvudtyperna av gipspaneler

Att förstå vilken paneltyp som passar ditt projekt är det enskilt viktigaste beslutet. Fel val leder till luckor, skramlande, kodfel eller paneler som helt enkelt inte kan öppnas i trånga utrymmen.

Standard gipspärlflänspaneler

Dessa är de vanligaste bostadspanelerna. En metall- eller plastram med en pärlfläns av gipsskivor sätts in i en inramad grov öppning, och själva dörren accepterar ett gipsinlägg så att panelen smälter in sömlöst i den omgivande väggen. Typiska storlekar sträcker sig från 6×6 tum upp till 24×24 tum. De är bäst lämpade för väggar och tak som målas efter installationen, vilket ger en nästan osynlig finish.

Släta åtkomstpaneler (skruvmejsel-spärr)

Släta paneler har en solid metall- eller plastdörr som sitter exakt i nivå med väggytan. En kvartsvarvs skruvmejsel håller dörren stängd. Dessa är vanliga i kommersiella byggnader, tvättstugor och mekaniska utrymmen där en osynlig finish är mindre viktig än snabb, verktygsåtkomlig ingång. Standard kommersiella storlekar inkluderar 12×12, 14×14 och 16×16 tum , även om anpassade storlekar är allmänt tillgängliga.

Brandklassade åtkomstpaneler

Krävs av kod när en åtkomstöppning penetrerar en brandklassad vägg eller takenhet – till exempel en 1-timmars eller 2-timmars klassad korridorvägg i en flerfamiljsbyggnad eller kommersiell struktur. Dessa paneler har en UL-lista (som UL 10B eller UL 10C) och använder vanligtvis 20-gauge eller tyngre stålkonstruktion med svällande tätningar. Att använda en icke-klassad panel i en brandklassad enhet är en kodöverträdelse som kan resultera i misslyckade inspektioner och exponering för ansvar.

Isolerade åtkomstpaneler

Används i ytterväggar, vindsluckor och krypgrundstak där termisk prestanda är viktig. En isolerad kärna (vanligen styvt polyisocyanurat eller EPS-skum) är bunden till dörrpanelen. Kvalitetsisolerade paneler uppnår R-värden mellan R-10 och R-20 , hjälper till att upprätthålla byggnadsskalets integritet. Leta efter paneler med en kontinuerlig tätning runt omkretsen för att förhindra luftinfiltration.

Plaster-Stop (Mud-In) paneler

Designad för fanergips eller skumbeläggning istället för tejpade gipsskivor. Ramen har ett bredare returben som fungerar som en gipsavjämning. Efter gipsning avslöjar endast ett fint hårfäste panelens omkrets. Dessa är det korrekta valet för historiska renoveringsprojekt som använder våta gipssystem.

Avtagbara panelsystem

I vissa applikationer – särskilt ovanför sänkta tak eller i mekaniska chases – är en helt borttagbar panel utan gångjärn att föredra. Dessa paneler klämmer eller friktionspassar in i en ram och kan lyftas ut helt, vilket gör att stor utrustning eller rör kan passera genom öppningen. De är vanliga inom industri- och hotellbyggnad.

Låsande åtkomstpaneler

För paneler i allmänt tillgängliga områden som innehåller elpaneler, gasavstängningar eller känsliga kontroller, är en nyckellåscylinder eller hänglåshasp integrerad i dörren. De flesta byggregler kräver låspaneler för elektriska kapslingar tillgängliga för allmänheten. Cylinderlåsalternativ inkluderar standardnyckel eller Best/Falcon utbytbara kärnor för huvudnyckelsystem.

Åtkomstpanelstorlek och ramkrav

Korrekt grov öppningsstorlek och solid inramning är inte förhandlingsbara. En panel som sitter i underdimensionerad eller out-of-square inramning kommer aldrig att stänga platt eller täta ordentligt.

Hur man bestämmer rätt panelstorlek

Åtkomstöppningen måste vara tillräckligt stor för att en persons arm – eller helst en persons överkropp – ska nå den djupaste funktionsdugliga komponenten. Som en praktisk regel:

• Ventil eller avstängningsåtkomst (enkel ventil): Minst 12×12 tum
• Tillgång till elektrisk kopplingsdosa: Minst 14×14 tum per NEC 314,29
• VVS-rensning eller åtkomst till fällor: Minst 18×18 tum
• Helkroppsingång (krypgrundslucka): Minst 22×30 tum enligt IRC R408,4

Verifiera alltid ändringar i lokala koder, eftersom vissa jurisdiktioner kräver större minimimått.

Rama in den grova öppningen

Den grova öppningen måste ramas in med dubbla samlingar och tröskelplattor om den faller mellan två dubbar, eller med krympande dubbar och blockering om den bryter ett enda dubbfack. Den grova öppningen bör vara ¼ tum till ½ tum större än panelens angivna grova öppningsmått på varje sida för att möjliggöra nivå- och lodjustering. Använd en nivå och fyrkant på varje inramningselement - en panelram installerad ur lodet med till och med 1/8 tum binder vid stängning.

Överväganden om dubb och reglar avstånd

Standard 16-tums inramning i mitten rymmer paneler upp till 14 tum breda utan extra inramning. För 24-tums inramning i mitten passar paneler upp till 22 tum breda i ett enda fack. Alla paneler som är bredare än ett enda fack kräver dubbla ramelement på varje sida för att upprätthålla väggens strukturella integritet.

Verktyg och material som behövs för installation

Att samla ihop allt innan du startar förhindrar resor i mitten av jobbet till järnaffären och håller arbetet igång effektivt.

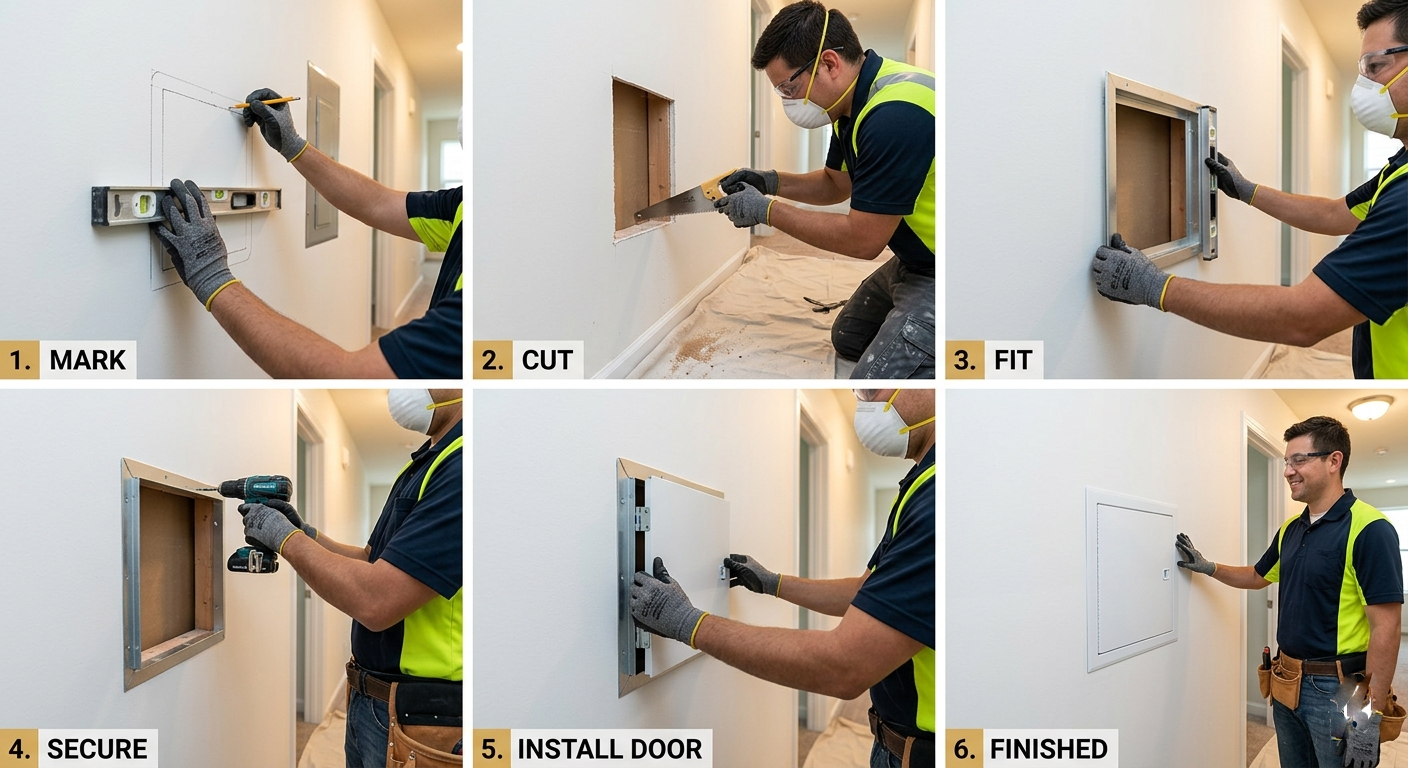

Steg-för-steg Installation av gipspanel

Följ dessa steg i följd. Att hoppa framåt – särskilt när det gäller layout och inramning – är den främsta orsaken till feljusterade paneler och återuppringningar.

Steg 1: Leta upp Utilities och markera öppningen

Använd en dubbsökare och en beröringsfri spänningsprovare för att bekräfta att inga strömförande ledningar, rör eller kanaler går genom den planerade skärzonen. Markera mitten av målkomponenten och lägg sedan ut de grova öppningsmåtten med en penna och inramningsruta. Dubbelkolla måtten två gånger innan du skär. Att skära i strömförande ledningar eller kopparmatningsledningar är farligt och dyrt.

Steg 2: Rama in öppningen

Om öppningen faller inom ett befintligt regelrum, klipp ut gipsskivan i det viken först (du kommer att ersätta det med panelen). Installera horisontell blockering—vanligtvis 2×4 timmer— på toppen och botten av den avsedda öppningen, spikad eller skruvad mellan de flankerande reglarna. Om panelen sträcker sig över mer än ett dubbfack, lägg till en kungdubb och trimmerbult på varje sida och installera dubbla rubriker upptill och nedtill. Alla inramningselement måste vara i plan med ytan på de befintliga reglarna så att panelramen sitter plant.

Steg 3: Klipp av gipsskivan

Rita gipsskivan längs dina layoutlinjer med en verktygskniv och skär sedan igenom med en såg eller ett oscillerande verktyg. Håll bladet tätt mot ramen för att ge en ren, stöttad kant. Ta bort den avskurna biten. Om gipskanten längs öppningens sidor inte stöds (ingen dubb bakom), lägg till ett stödblock på 2×4 för att ge panelramen något att fästa i.

Steg 4: Ställ in panelramen

Skjut in panelramen i öppningen. För pärlflänspaneler kommer flänsen att överlappa gipsskivans yta med ¾ tum på alla sidor. Kontrollera ramen för nivå och lod – justera mellanläggen om det behövs. Fäst ramen genom de förborrade hålen i ramen med de medföljande skruvarna eller 1-5/8-tums gipsskruvar med maximalt 8-tums intervall . Dra inte åt skruvarna för hårt på plastramar, eftersom detta kommer att böja ramen och förhindra att dörren stängs i jämnhöjd.

Steg 5: Tejp och finish (pärlflänspaneler)

Applicera ett tunt skikt av all-purpose fogmassa över strängflänsen, bädda in nättejp i varje hörn. Fjädra sammansättningen 6–8 tum bortom flänskanten för en osynlig övergång. Applicera ett andra lager efter att det första har torkat helt (vanligtvis 24 timmar). Slipa lätt med korn 120 före grundning. Tre tunna lager ger alltid ett plattare resultat än ett tjockt lager.

Steg 6: Grunda, måla och installera dörrinsatsen

Grunda den färdiga gipsväggen och flänsområdet med en PVA gipsgrundfärg innan målning. För paneler med en insatsdörr för gipsskivor, skär en bit ½-tums gipsskiva för att passa dörrkarmens urtag, fäst den med de medföljande klämmorna eller limmet och avsluta insatsens yta så att den matchar väggen. Häng dörren på dess gångjärn eller sätt in den i dess ram och testa spärren för smidig funktion. Dörrytan ska sitta inom 1/16 tum från den omgivande väggytan —någon mer lucka är synlig och indikerar ett inramnings- eller installationsfel.

Brandklassad panelinstallation: Ytterligare kodkrav

Att installera en brandklassad åtkomstpanel innebär extra steg utöver standardinstallationen. Underlåtenhet att följa UL-installationsanvisningarna exakt ogiltigförklarar listan och brandklassificeringen för hela väggenheten.

• Använd endast den typ av fästelement och den mängd som anges i UL-produktens installationsinstruktioner – ersättningar är inte tillåtna.
• Applicera svällande tätningsmedel eller brandklassad tätning runt hela omkretsen av ramen där den kommer i kontakt med gipsväggen, enligt anvisningarna i listan.
• Skär inte av paneldörren eller karmen – alla fältändringar ogiltigförklarar listan.
• Märk panelen med UL-förteckningsnummer och brandbeständighetsklassning om så krävs enligt lokal lagstiftning.
• Dokumentera panelinstallationen (modell, UL-nummer, plats) för byggnadens brandmotståndsjournal.

De flesta jurisdiktioner följer IBC Section 716 för brandklassade åtkomstpaneler. Bekräfta alltid med myndigheten som har jurisdiktion (AHJ) innan du installerar i en klassificerad enhet.

Vanliga installationsmisstag och hur man undviker dem

Välj mellan metall- och plastpanelramar

Båda materialen fungerar bra i rätt applikation. Beslutet beror på krav på belastning, miljö och ytkvalitet.

Stål och galvaniserade metallramar

Stålramar är den professionella standarden för kommersiella, brandklassade och högtrafikerade applikationer. 16-gauge kallvalsat stål hanterar tillfälliga stötar utan att böjas. Galvaniserade eller pulverlackerade ytskikt motstår korrosion i fuktiga miljöer som bakom duschväggar eller i mekaniska rum. Metallramar accepterar också gipsankare på ett mer tillförlitligt sätt om felinställning av inramningen kräver en ankarpunkt.

Ramar av plast (ABS).

ABS-plastpaneler är lättare, billigare och rostar inte – vilket gör dem lämpliga för högfuktiga bostadsapplikationer som badrum och tvättstugor. De är inte lämpliga för brandklassade enheter eller tak som är större än 12×12 tum på grund av lägre strukturell styvhet. Plastramar är lättare för enmansinstallation eftersom de väger betydligt mindre än motsvarande stålpaneler.

Specifikationer för takåtkomstpanel

Takinstallationer följer samma grundläggande steg som väggpaneler men introducerar unika utmaningar: gravitationen jobbar emot dig, och panelen måste bära sin egen vikt på ett tillförlitligt sätt under årtionden.

• Använd alltid en gångjärnsstoppmekanism på takpaneler så att dörren inte faller upp mer än 90 grader och belastar gångjärnet.
• För paneler som är större än 16×16 tum i tak, använd en stålram som är klassad för takanvändning—plastramar är inte lämpliga.
• Installera en kontinuerlig sträng av akustisk tätning mellan panelramen och takets gipsskiva för paneler i ljudklassade montage.
• Använd två personer för paneler större än 14×14 tum – en att hålla i, en för att fästa.
• För vindsluckor kräver IRC ett minimum R-30 isoleringsvärde ovanför luckan i klimatzoner 3 och uppåt.

Underhåll och långtidsvård

En korrekt installerad gipspanel kräver minimalt underhåll, men en snabb årlig kontroll förhindrar att små problem blir dyra problem.

• Inspektera gångjärnsstift och spärrmekanismer årligen; applicera en droppe maskinolja om gångjärnen känns stela.
• Kontrollera omkretstätningen på isolerade och brandklassade paneler för sprickor eller kompressionsförlust; byt ut svällande eller skumpackningar vart 10:e år eller när de är synligt nedbrutna.
• Måla om dörrytan med den omgivande väggfärgen efter varje ommålning av rummet för att behålla det jämna utseendet.
• Måla aldrig en panel stängd. Om dörren oavsiktligt målas till ramen, använd en redskapskniv för att skära färglinjen innan du tvingar fram spärren.
• Efter något VVS- eller elarbete bakom panelen, kontrollera att dörren fortfarande stängs jämnt och att spärren hakar ordentligt innan du kallar jobbet klart.

Snabbreferens: Paneltypsval efter applikation
